读懂冲压模具：特点

一、冲压模基础定义

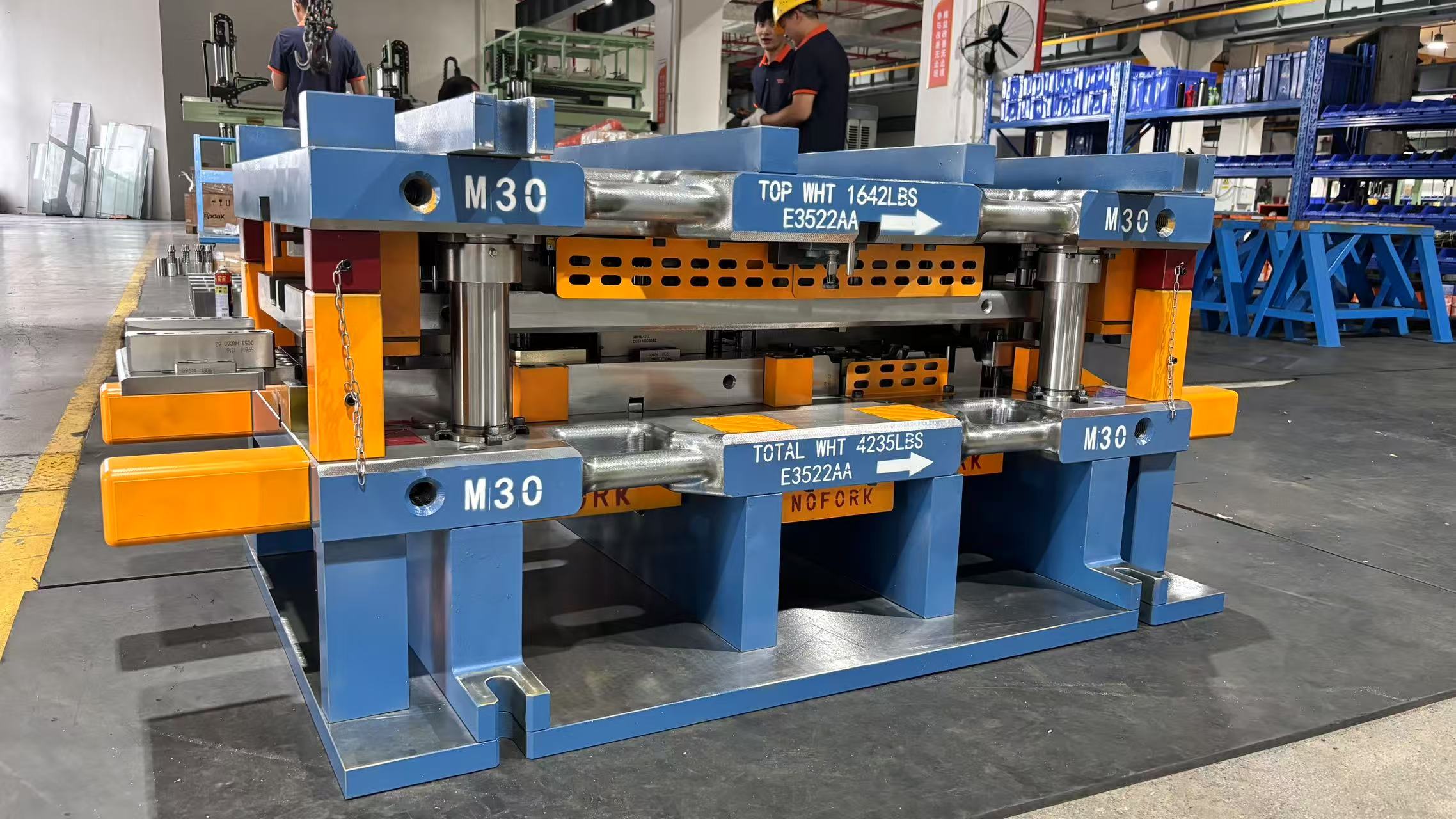

冲压模又称冷冲压模具，是常温塑性成形工装，加工无需加热板料。以压力机为动力，通过专用模具对金属及非金属板材施加压力，依托模具型腔约束导向，使板料产生可控的分离、弯曲、拉伸等塑性形变，无大量切削、焊接工序，可直接产出形状规整、尺寸稳定的零件。该工艺效率高、批量一致性好、材料利用率高，适配自动化大批量生产，广泛应用于汽车、家电、航空、精密电子等领域，是汽车车身钣金件批量生产的核心装备。

二、各类冲压模成形特点

1. 拉延模

拉延模是薄板立体曲面成形的核心模具，用于将平板毛坯加工为空心曲面立体件。依靠凸模、凹模与压料圈协同配合，通过精准控制压料力和模具间隙，规范板材流动，有效抑制起皱、拉裂、窜动等缺陷，使板料均匀拉伸贴合型腔，一次性完成复杂曲面薄壁空心结构成形。主要用于汽车车门、引擎盖、车顶、尾门等内外饰覆盖件加工，具备单次成形复杂度高、曲面连续性好、工件刚性均匀的特点，可保障车身外观流畅度与结构强度，是冲压工序中精度要求最高、成形难度最大的关键工序。

2. 修边模

修边模是冲压后道精加工模具，核心作用是去除成形、折弯后工件的边缘余料，修正零件外轮廓，保障产品外形尺寸合格。工件经前序加工后，外缘易出现余料不均、轮廓偏移、边角不整、细微毛刺等问题，无法满足装配与外观要求。该模具通过高精度刃口，按产品标准轮廓精准剪切多余材料、修整边界，具有裁切精度高、断面平整、毛刺小、轮廓一致性强的优势，可消除前序成形偏差，统一零件外形基准，为后续焊接、装配提供稳定的尺寸基础。

3. 冲孔模

冲孔模是板材内部镂空加工的专用剪切模具，通过上下模刃口精密咬合，沿预设封闭轮廓剪切分离板材内部材料，快速完成各类孔、槽加工。可适配圆孔、方孔、异形孔及各类开槽结构，广泛应用于汽车钣金、家电壳体、精密五金等产品加工。其核心优势为生产效率高，可实现单孔或多孔同步冲压，适配批量生产；孔位、孔径、孔形精度稳定，孔壁平整无塌角、崩边缺陷；批量产品一致性好，可充分满足零件定位、安装、减重、通风等功能需求，是钣金加工的核心精密工序。

4. 翻边模

翻边模是成形零件装配凸缘的专用模具，多用于预制冲孔后的二次精成形工序。模具对孔口边缘材料施加定向均匀压力，使板材沿设定角度、高度拉伸弯折，形成规整均匀的翻边凸缘。成形过程受力可控、形变均匀，可精准把控翻边高度、垂直度与平整度，有效规避开裂、起皱、歪斜等质量缺陷。成型的翻边结构精度高、刚性好，主要用于零件螺栓连接、卡扣定位、结构加强等场景，大幅提升钣金件装配可靠性，广泛应用于汽车连接件、底盘件及家电装配结构件加工。

5. 整形模

整形模是冲压精密修正模具，主要用于校正折弯、拉延后半成品的回弹变形、曲面偏移、尺寸超差、平面度不足等问题。受板材弹性回弹、受力不均、模具及设备精度偏差影响，前序成形工件易出现翘曲、弧度偏移、尺寸误差等缺陷，无法达标。整形模依托高精度贴合型腔，以小余量均匀压力对工件进行精压校正，通过微量塑性变形抵消回弹误差，修正工件曲面、平面及关键尺寸。其校正精度高、不破坏工件原有结构与外观，可有效提升冲压成品合格率与零件匹配精度，是严控冲压产品质量的核心精加工工序。
